消磁調零功能 4通道獨立控制
信號輸出接口 BNC(4通道獨立輸出)
輸入電壓范圍 90~264VAC
頻率 47~63Hz
1.概述

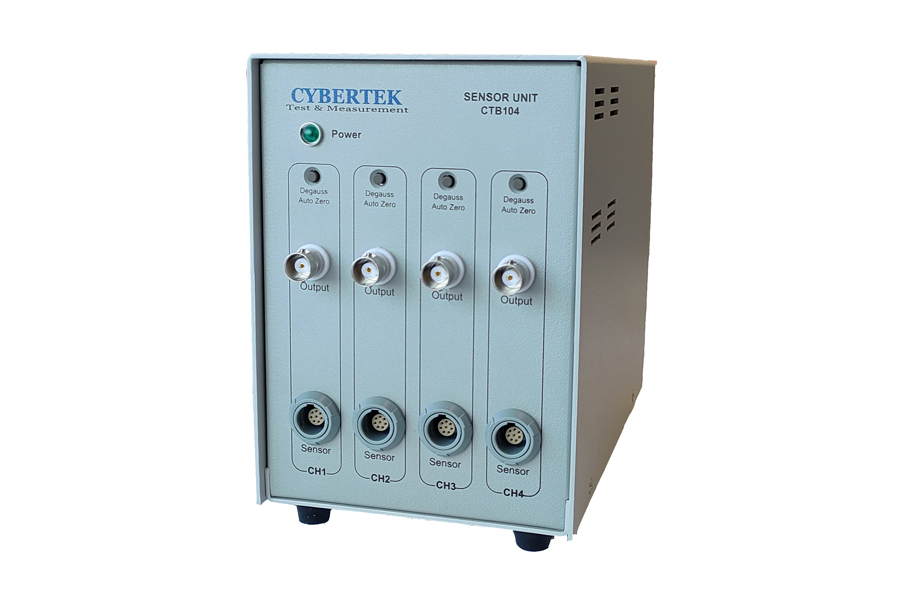

CTB104/A為CTB系列高精度電流傳感器配置的傳感器單元，通過專用的8pin接口互相連接，CTB104/A傳感器單元可同時接4臺CTB系列產品，具有消磁調零功能和傳感器信號輸出接口，通過面板上的消磁調零按鍵，實現對應通道的傳感器的消磁調零功能，標準的BNC信號輸出接口，可接任何廠家的示波器，功率分析儀等存儲記錄設備。
電氣規格
型號 | CTB104 | CTB104A |
可連接電流傳感器 | CTB20A，CTB200A，CTB501A，CTB500A，CTB1000A | CTB2000A |
消磁調零功能 | 4通道獨立控制 | |
信號輸出接口 | BNC(4通道獨立輸出) | |
輸出電壓范圍 | ±12±0.5V（每通道） | ±14.7V±0.5V |
輸出電流范圍 | 0.6Amax （每通道） | |
輸入電壓范圍 | 90~264VAC | |
頻率 | 47~63Hz | |
工作環境濕度 | 20~70%RH無冷凝 | |
工作環境溫度 | -20~+70℃ | |
存儲溫度、濕度 | -40~+85℃、10~95% | |
尺寸(長*寬*高) | 215*110mm*160mm | |
重量 | 1.5kg | |
